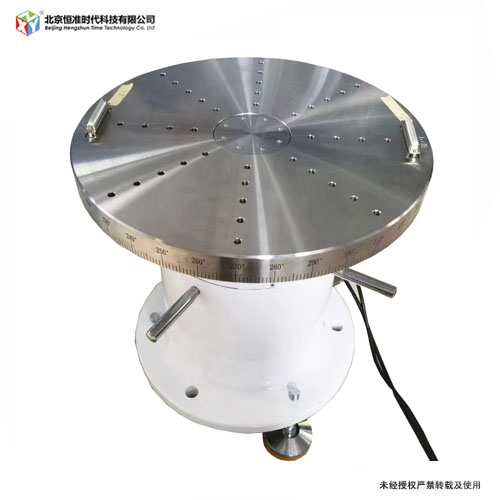

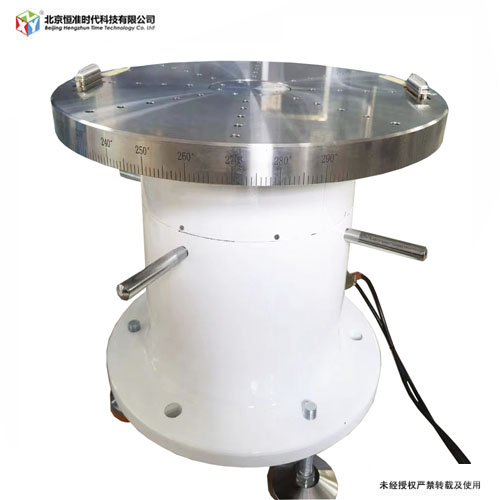

HZT單軸速率轉臺
北京恒準時代科技有限公司生產的電動速率轉臺，主要為機械軸系仿真設備，由機械臺體及測控系統等三部分組成。采用圓光柵實現角位置動態測量，采用直流力矩電機實現軸系旋轉驅動。測控系統通過臺體插座上的電纜，連接圓光柵的測量信號與直流力矩電機的驅動信號，實時采集角度數據，傳送控制指令。
技術要求
1.臺面尺寸：φ320mm，負載重量：≥10kg;
2.臺面跳動量：≤0.02mm；
3.臺面材料：不銹鋼；
4.臺面平面度：≤0.02mm；
5.角位置定位精度：≤±10″；
6.角位置分辨率：1"；
7.角位置定位重復性：≤±5"；
8.速率精度及平穩性：當ω＜1°/s 時，5×10-3（1°平均）；當 1°/s≤ω＜10°/s 時，5×10-4（10°平均）；當ω≥10°/s 時，5×10-5（360°平均）；
9.速率范圍：±0.001°/s～±800°/s；
10.滑環環道數：32，額定電流 2A，靜態接觸電阻：10mΩ,動態接觸電阻：15 mΩ；
11.使用環境要求供電電源：220V±10％，50Hz；環境溫度：0℃～40℃；
12.配備至少一臺工作電腦。
